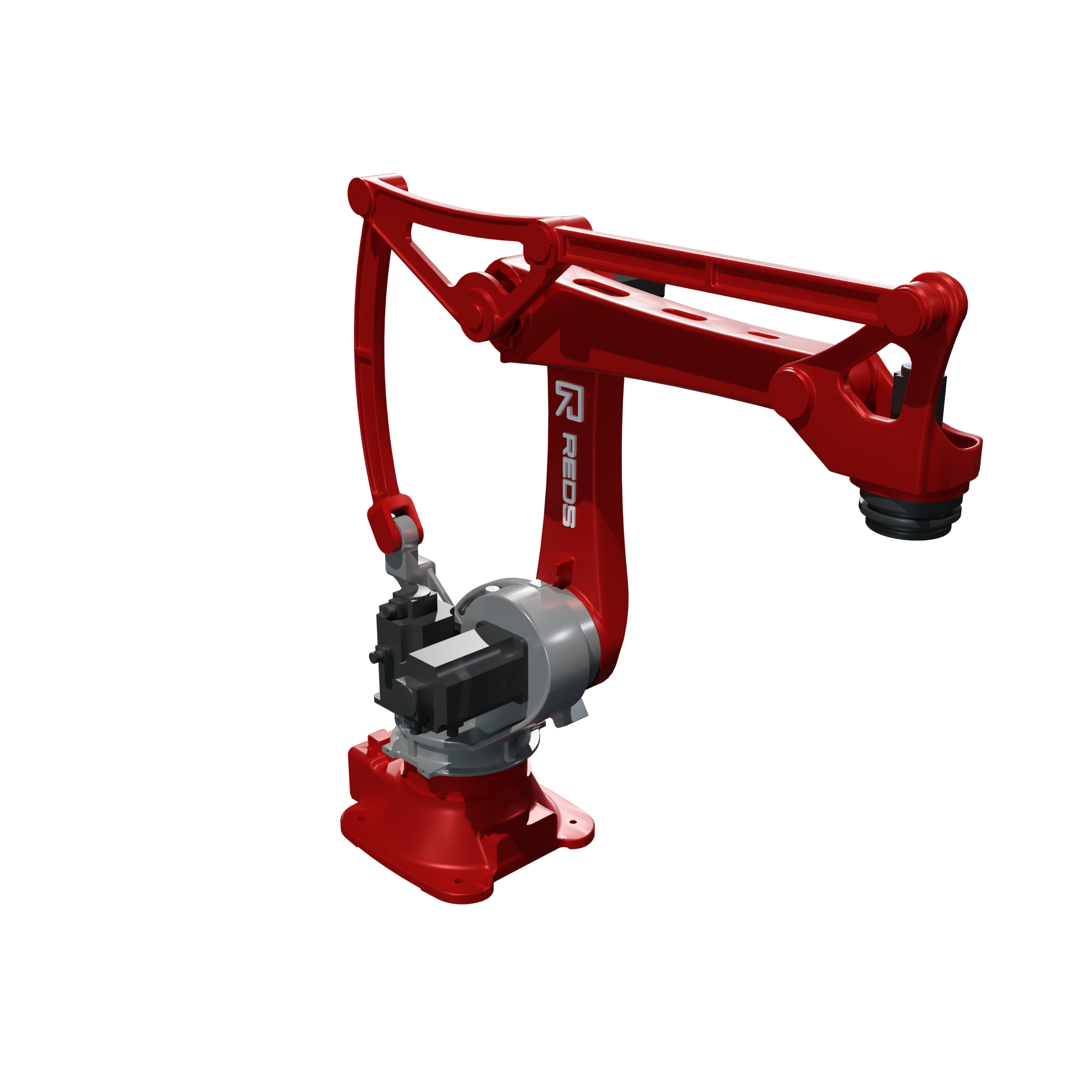

REDS 50 - 2220 – Быстро и точно выполняет широкий спектр комплексных решений, с низким собственным
Новое поколение роботов REDS отличается:
· Повышенной производительностью;
· Ускоренным временем интеграции;
· Высокой скоростью перемещения по осям;
· Предельной точностью;
· Стабильностью на высоких скоростях;
· Обеспечением сервисной, гарантийной, информационной поддержкой;
· Непрерывной работой 24/7.
|
|

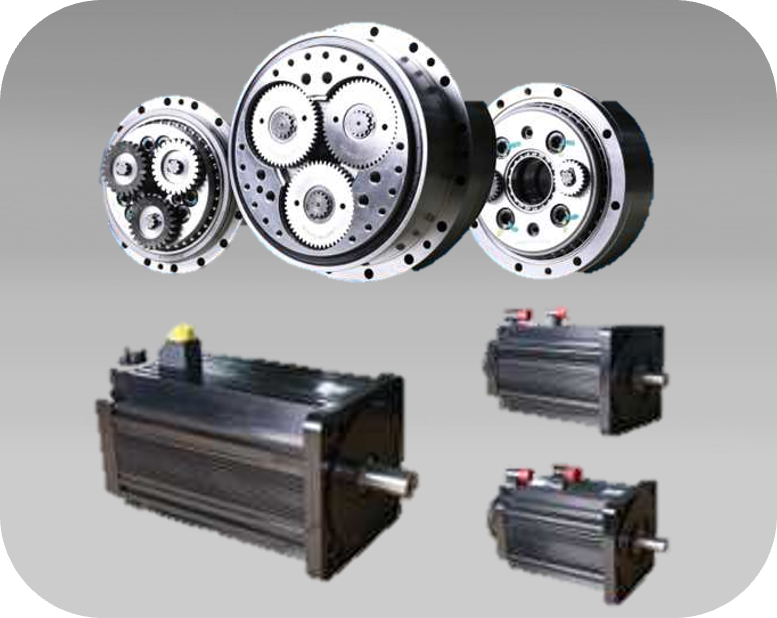

Высокопроизводительные прецизионные редукторы и серводвигатели Максимальный зазор <= 1 угловой минуты
Для проектирования редукторов используется запатентованная технология и запатентованное оборудование по проверки точности каждого редуктора. Благодаря этому обеспечиваются заявленные точностные и скоростные характеристики на весь срок эксплуатации. |
|
|

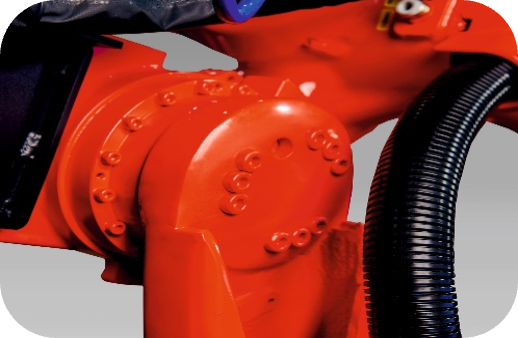

Качественная сборка роботов и покраска с соблюдением технологического процесса, надежно защищают оборудование от внешних повреждений, попадания пыли и грязи, во время эксплуатации.
|
|
|

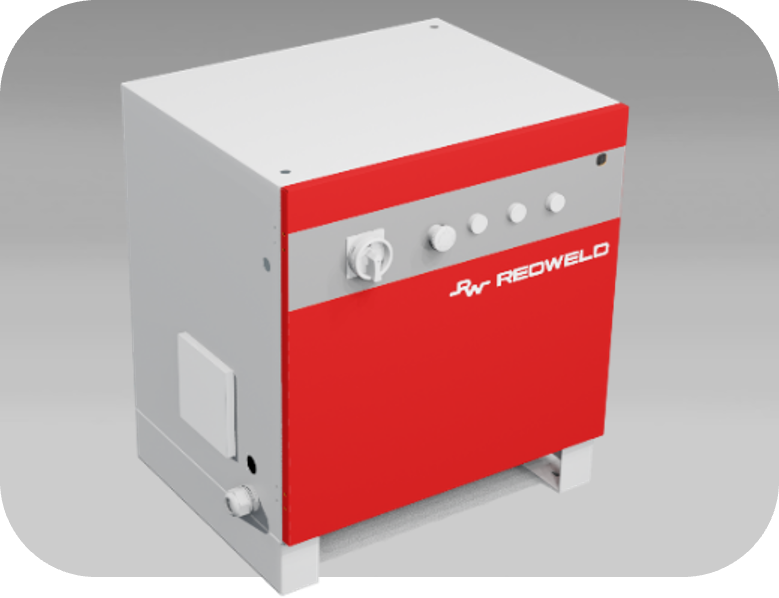

Шкаф управления • Защищенная конструкция с циркуляцией воздуха. • Наличие места для установки серводрайверов внешних осей. • Поддержка протоколов CanOpen, ModbusTCP, Ethernet IP • Два кнопочных поста для быстрого запуска программы. • |
|
|

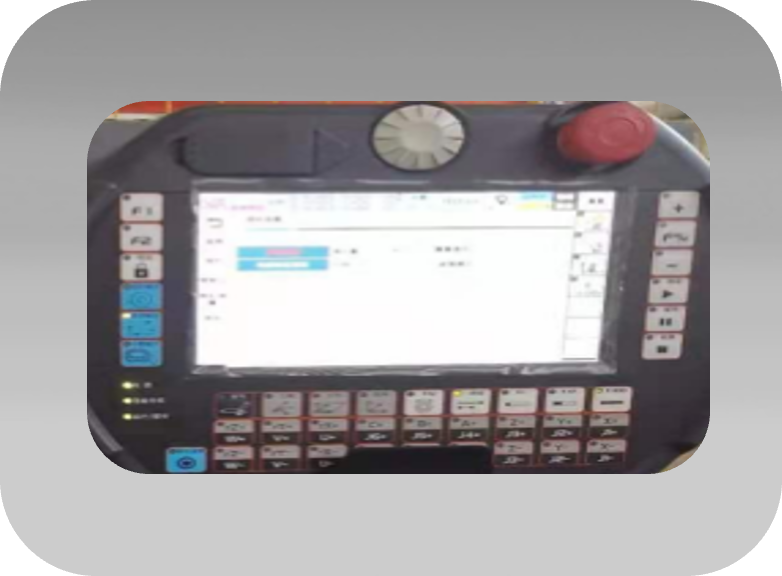

Пульт управления • Кнопки экстренного выключения для безопасной работы персонала. • Управление движениями и скоростью робота при помощи джойстика. Возможность последовательного реверсивного воспроизведения. • ПО с открытым исходным кодом. Возможность замены интерфейса. • Оснащен интерфейсом USB, поддерживает импорт/экспорт рабочих программ.
|
Технические характеристики
|
REDS 50 - 2220 |
|
|
Структура |
Вертикально солнечный |
|
Количество осей |
4 |
|

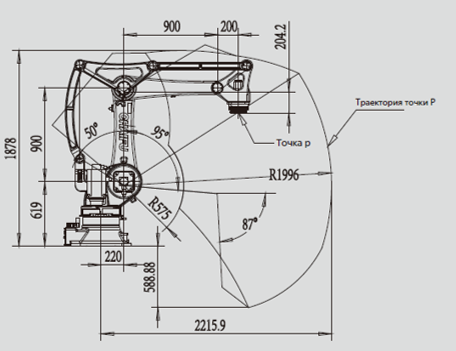

Досягаемость, мм |
2220 |
|
Грузоподъемность, кг |
50 |
|
Повторяемость, мм |
±0,2 |
|
Режим привода |
Серводвигатель переменного тока |
|
Степень защиты |
IP 54 |
|

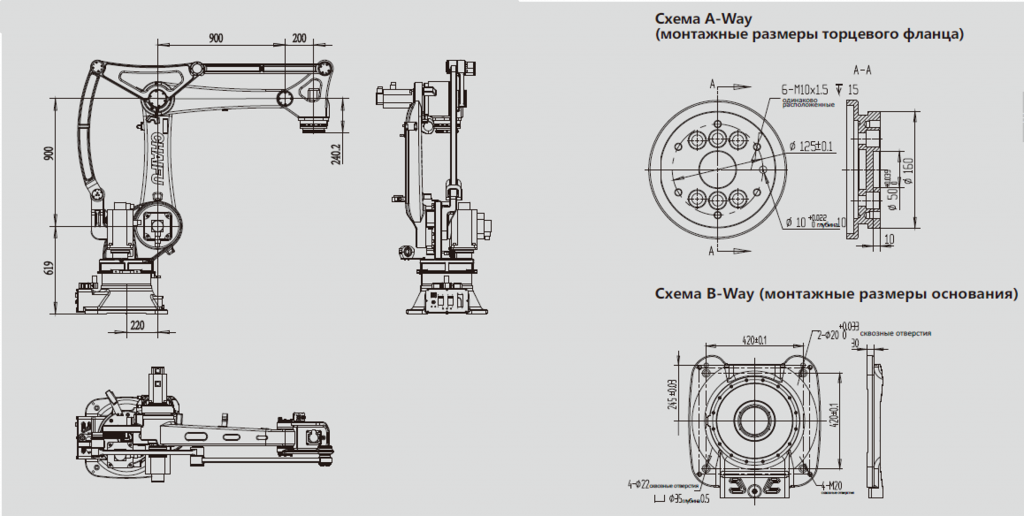

Размер основания, мм |
573х573 |
|
Высота, мм |
1791 |
|
Вес, кг |
616 |
|
Монтаж |
Пол |
|
Потребляемая мощность, кВт |
4 |
|
Условия эксплуатации, °C |
0-45 |
|
Ось: |
Рабочий диапазон (°) |
Максимальная скорость (°/с) |
|
J1 |
±178° |
125°/с |
|
J2 |
±50 / -95° |
125°/с |
|
J3 |
+85° / -72° |
140°/с |
|
J4 |
±360° |
200°/с |
|

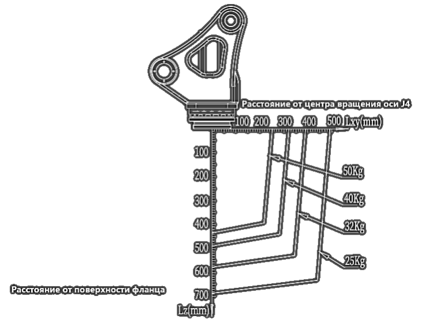

Ось: |
Допустимый момент |
Допустимая инерция |
|
J4 |
1666 N.M |
9.6 кг/м2 |
