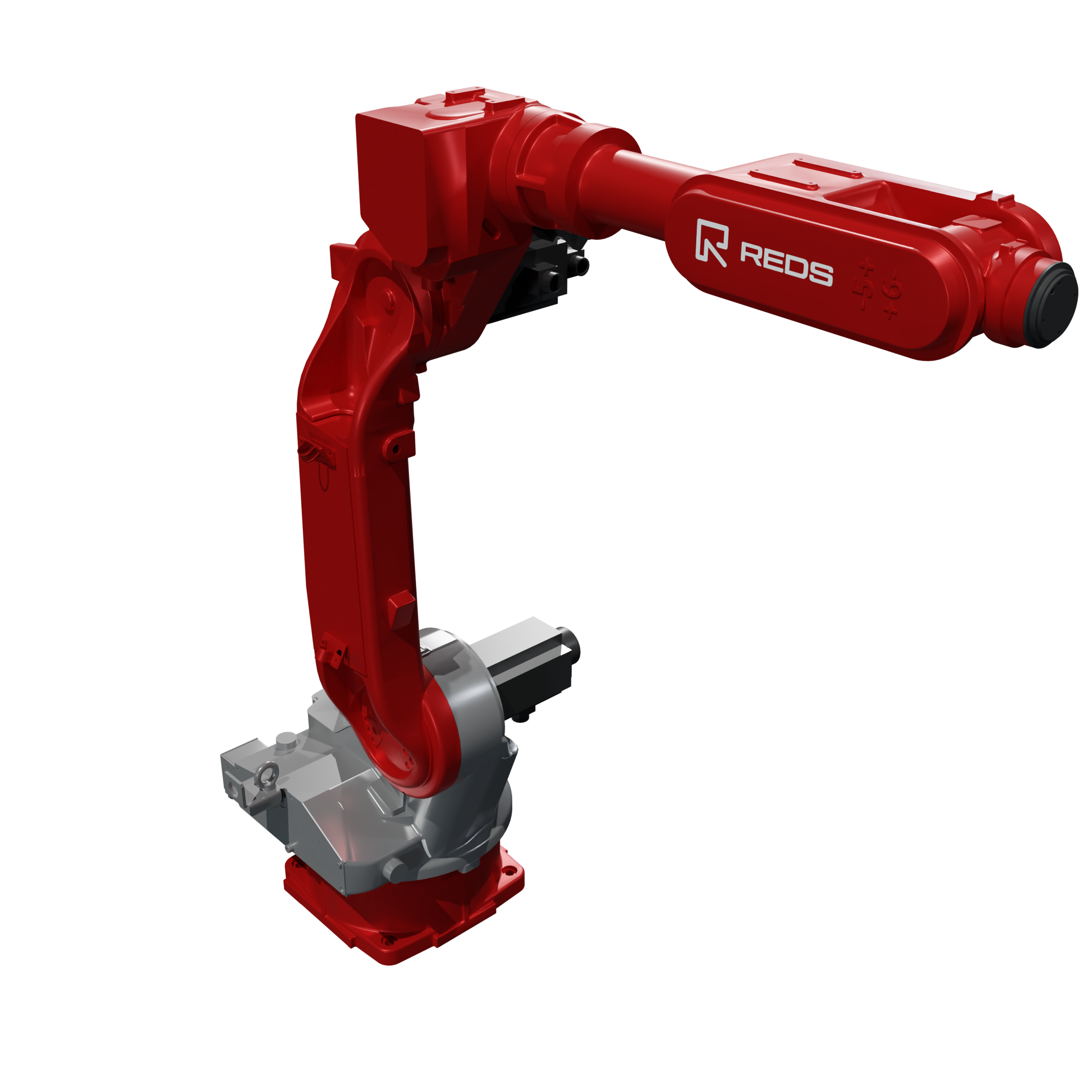

Промышленный 6-х осевой робот REDS 30-1850

REDS 30 – 1850 - это промышленный робот средней грузоподъемности с превосходным рабочим диапазоном, передовой технологией сервоуправления и жесткой рукой, что значительно сокращает время цикла и обеспечивает высокую производительность.

Это идеальное решение для обеспечения точности и качества производства при грузоподъемности до 30 кг.

Новое поколение роботов REDS отличается:

·         Повышенной производительностью;

·         Ускоренным временем интеграции;

·         Высокой скоростью перемещения по осям;

·         Предельной точностью;

·         Стабильностью на высоких скоростях;

·         Обеспечением сервисной, гарантийной, информационной поддержкой;

·         Непрерывной работой 24/7

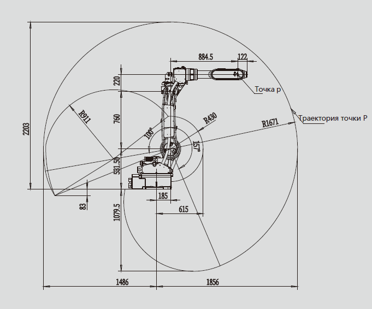

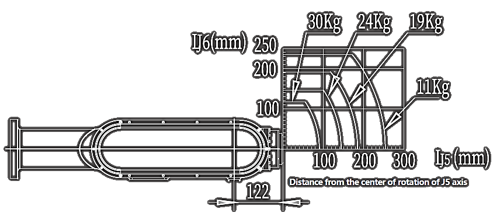

диаграмма нагрузки.pngдиапазон движения.png

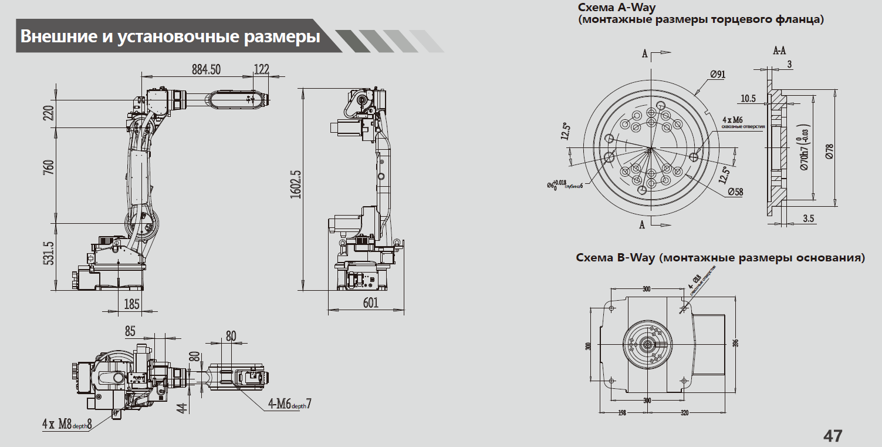

внешние установочные размеры.png



редукторы и сервоприводы.png

Высокопроизводительные прецизионные редукторы и серводвигатели

Максимальный зазор <= 1 угловой минуты



Для проектирования редукторов используется запатентованная технология и запатентованное оборудование по проверки точности каждого редуктора. Благодаря этому обеспечиваются заявленные точностные и скоростные характеристики на весь срок эксплуатации.

сборка и покраска.png

Качественная сборка роботов и покраска с соблюдением технологического процесса, надежно защищают оборудование от внешних повреждений, попадания пыли и грязи, во время эксплуатации.



шкаф управления.png

Шкаф управления

•       Защищенная конструкция с циркуляцией воздуха.

•       Наличие места для установки серводрайверов внешних осей.

•       Поддержка протоколов CanOpen, ModbusTCP, Ethernet IP

•       Два кнопочных поста для быстрого запуска программы.

•





пульт управления.png

Пульт управления

•       Кнопки экстренного выключения для безопасной работы персонала.

•       Управление движениями и скоростью робота при помощи джойстика. Возможность последовательного реверсивного воспроизведения.

•       ПО с открытым исходным кодом. Возможность замены интерфейса.

•       Оснащен интерфейсом USB, поддерживает импорт/экспорт рабочих программ.




Технические характеристики

Технические характеристики:

                   REDS 30 - 1850

Структура

Вертикально солнечный

Количество осей

6

Досягаемость, мм

1856

Грузоподъемность, кг

30

Повторяемость, мм

±0,06

Режим привода

Серводвигатель переменного тока

Степень защиты

IP 54

Размер основания, мм

396х396

Высота, мм

1602.5

Вес, кг

228

Монтаж

Пол, потолок, стена

Потребляемая мощность, кВт

3.8

Условия эксплуатации, °C

0-45


Ось:

         Рабочий диапазон (°)

 Максимальная скорость (°/с)

J1

±175

170

J2

±68 / -150

170

J3

+150 / -75

170

J4

±178

350

J5

±125 / -125

230

J6

±720

230



Ось:

         Допустимый момент

    Допустимая инерция

J4

42 N.M

1.26 кг/м2

J5

42 N.M

1.26 кг/м2

J6

23 N.M

0.49 кг/м2
