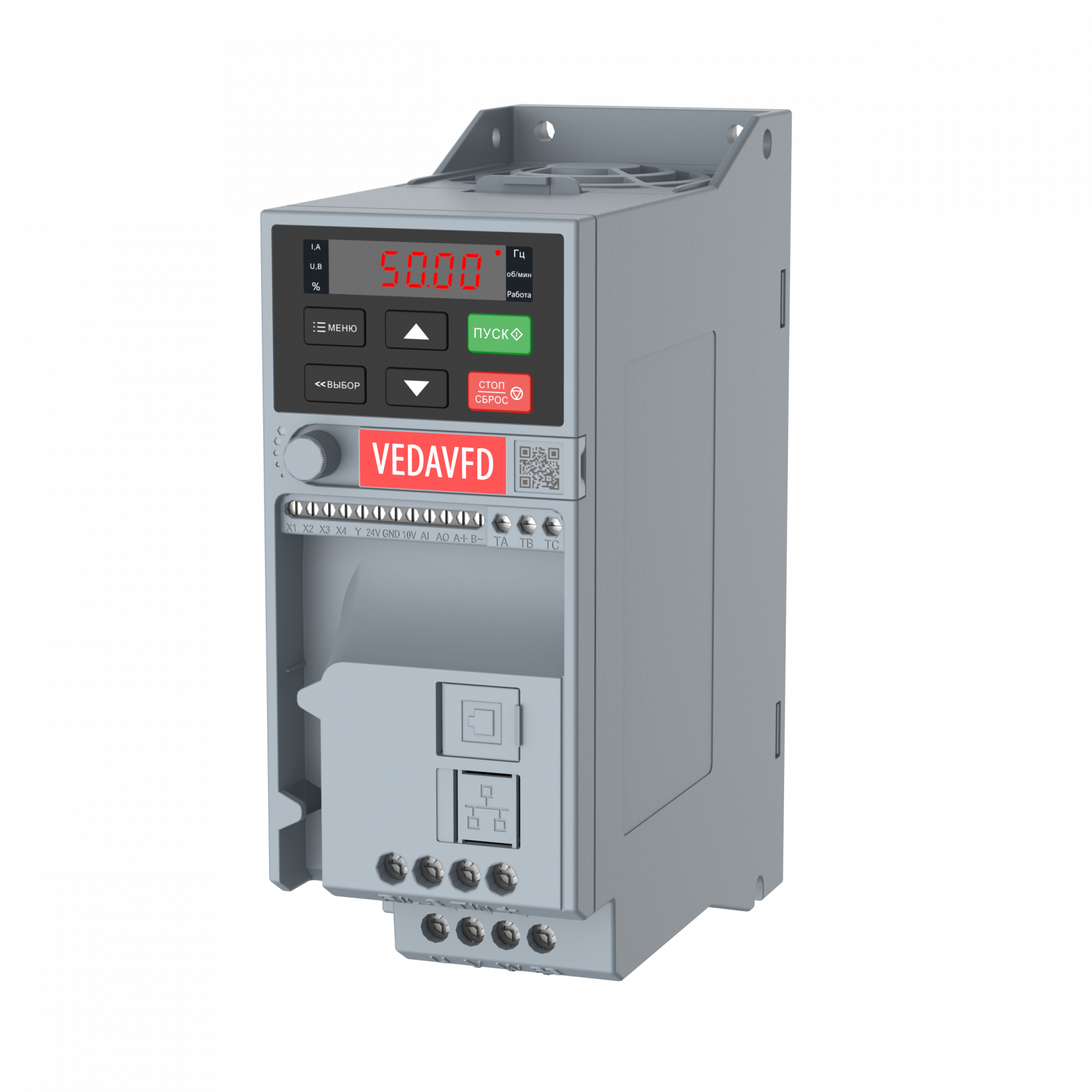

Серия VF-51 — это универсальный преобразователь частоты для управления насосами и вентиляторами и для решения задач общей автоматизации. Привод предназначен для работы в сетях питания 1×220 В и 3×380 В и мощностью от 0,75 до 22 кВт. Привод имеет встроенный сетевой интерфейс RS-485.
Имея «книжную» конструкцию, приводы данной серии позволяют производить их монтаж «стенка к стенке» без снижения номинальных характеристик. В результате разделения системы охлаждения исключено прохождение потока воздуха через электронные компоненты, что повышает срок службы самого преобразователя частоты. Эффективная система охлаждения позволяет работать при температуре окружающей среды до +50 °С.
Преобразователи частоты VF-51 позволяют работать с длинами моторного кабеля до 100 м без снижения номинальных характеристик.
Привод VF-51 Micro Drive сокращает затраты пользователя и уменьшает время на ввод в эксплуатацию за счет таких встроенных элементов как, фильтр ЭМС, тормозной прерыватель и удобная панель оператора с потенциометром на русском языке.
Модельный ряд VF-51
|
Код заказа |
Типовой код |
Входное напряжение, В |
Выходная мощность, кВт |
Номинальный выходной ток, А |
Ток перегрузки 150% |
Тепловые потери, Вт |
ВхШхГ, мм |
|
ABA00001 |
VF-51-PK40-0002-L5-S2-E20-B-H+PAN |
Вход 1*220В Выход 3*220В |
0,4 |
2,5 |
3,75 |
16 |
177х65х148 |
|
ABA00002 |
VF-51-PK75-0004-L5-S2-E20-B-H+PAN |
0,75 |
4 |
6 |
30 |
||
|
ABA00003 |
VF-51-P1K5-0007-L5-S2-E20-B-H+PAN |
1,5 |
7 |
10,5 |
60 |
202х75х163 |
|
|
ABA00004 |
VF-51-P2K2-0010-L5-S2-E20-B-H+PAN |
2,2 |
10 |
15 |
88 |
||
|
ABA00005 |
VF-51-PK75-0003-L5-T3-E20-B-H+PAN |
Вход 3*380В Выход 3*380В
|
0,75 |
3 |
4,5 |
30 |
177х65х148 |
|
ABA00006 |
VF-51-P1K5-0004-L5-T3-E20-B-H+PAN |
1,5 |
4 |
6 |
60 |
||
|
ABA00007 |
VF-51-P2K2-0005-L5-T3-E20-B-H+PAN |
2,2 |
5 |
7,5 |
88 |
||
|
ABA00008 |
VF-51-P4K0-0009-L5-T3-E20-B-H+PAN |
4 |
9,5 |
14,25 |
160 |
202х75х163 |
|
|
ABA00009 |
VF-51-P5K5-0013-L5-T3-E20-B-H+PAN |
5,5 |
13 |
19,5 |
220 |
||
|
ABA00010 |
VF-51-P7K5-0017-L5-T3-E20-B-H+PAN |
7,5 |
17 |
25,5 |
300 |
320х130х161 |
|
|
ABA00011 |
VF-51-P11K-0025-L5-T3-E20-B-H+PAN |
11 |
25 |
37,5 |
440 |
||
|
ABA00012 |
VF-51-P15K-0032-L5-T3-E20-B-H+PAN |
15 |
32 |
48 |
600 |
342,5х170х183 |
|
|
ABA00013 |
VF-51-P18K-0038-L5-T3-E20-B-H+PAN |
18,5 |
38 |
57 |
740 |
||
|
ABA00014 |
VF-51-P22K-0045-L5-T3-E20-B-H+PAN |
22 |
45 |
67,5 |
880 |
